Mga Pneumatic Cylinderat ang mga pneumatic na motor ay ang mga kumikilos na elemento ng mga pneumatic transmission system. Kino-convert nila ang enerhiya ng presyon ng naka-compress na hangin sa mekanikal na enerhiya. Ang mga Pneumatic Cylinder ay ginagamit upang makamit ang linear reciprocating motion o swinging, habang ang mga pneumatic na motor ay ginagamit upang makamit ang tuluy-tuloy na rotary motion.
1. Pag-uuri ng Pneumatic Cylinders
Ayon sa iba't ibang pamantayan, ang mga Pneumatic Cylinder ay maaaring uriin sa mga sumusunod na paraan.
(1) Ayon sa direksyon kung saan kumikilos ang naka-compress na hangin sa dulong mukha ng piston, ang Mga Pneumatic Cylinder ay maaaring uriin sa single-acting Pneumatic Cylinders at double-acting Pneumatic Cylinders. Ang paggalaw ng isang-kumikilos na Pneumatic Cylinder sa isang direksyon lamang ay hinihimok ng presyon ng hangin, at ang pag-reset ng piston ay nakakamit sa pamamagitan ng puwersa ng spring o gravity. Ang reciprocating motion ng piston sa double-acting Pneumatic Cylinder ay nagagawa lahat sa pamamagitan ng compressed air.
(2) Ayon sa mga tampok na istruktura, maaari silang mauri sa piston Pneumatic Cylinders, vane Pneumatic Cylinders, diaphragm Pneumatic Cylinders at gas-liquid damping Pneumatic Cylinders.
(3) Ayon sa mga pag-andar ng Pneumatic Cylinders, maaari silang uriin sa ordinaryong Pneumatic Cylinders at espesyal na Pneumatic Cylinders. Pangunahing tumutukoy ang mga Common Pneumatic Cylinder sa piston single-acting Pneumatic Cylinders at double-acting Pneumatic Cylinders. Kasama sa mga Espesyal na Pneumatic Cylinder ang gas-liquid damping Pneumatic Cylinders, diaphragm Pneumatic Cylinders, impact Pneumatic Cylinders, booster Pneumatic Cylinders, stepping Pneumatic Cylinders, rotary Pneumatic Cylinders, atbp.
2. Single-acting Pneumatic Cylinder
Ang nag-iisang-kumikilos na Pneumatic Cylinder ay tumutukoy sa isang uri ng Pneumatic Cylinder kung saan ang naka-compress na hangin ay pumapasok lamang sa hangin sa isang dulo at nagtutulak sa piston na gumalaw. Ang pagbabalik ng piston ay tinutulungan ng iba pang panlabas na puwersa (tulad ng gravity, spring force, atbp.). Ang prinsipyo ng istruktura nito ay ipinapakita sa Figure.
Figure : Structural Principle ng Single-acting Pneumatic Cylinder
Mga katangian ng single-acting piston Pneumatic Cylinders
(1) Dahil sa isang-panig na air intake, simple ang istraktura at mababa ang pagkonsumo ng hangin.
(2) Dahil sa paggamit ng spring reset, ang isang bahagi ng enerhiya ng naka-compress na hangin ay ginagamit upang madaig ang puwersa ng reaksyon ng spring, sa gayon ay binabawasan ang output thrust ng piston rod.
(3) Maikling epektibong distansya ng paglalakbay;
(4) Ang tulak at bilis ng paggalaw ng piston rod ay nag-iiba sa panahon ng stroke. Samakatuwid, ang single-acting piston Pneumatic Cylinders ay kadalasang ginagamit sa maikling-stroke scenario kung saan ang thrust at bilis ng paggalaw ng piston rod ay hindi masyadong hinihingi, gaya ng sa mga positioning at clamping device.

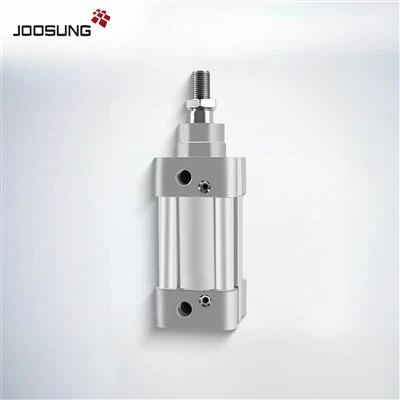

3. Double-acting linear Pneumatic Cylinder
Sa isang dobleng-kumikilos na Pneumatic Cylinder, ang reciprocating motion ng piston ay lahat ay hinihimok ng compressed air. Ang single-rod double-acting Pneumatic Cylinder ay ang pinakakaraniwang ginagamit na uri ng karaniwang Pneumatic Cylinder, at ang istraktura nito ay ipinapakita sa Figure 1-3. Ang magkabilang dulong takip ng Pneumatic Cylinder ay nilagyan ng mga intake at exhaust port. Kapag ang intake ay ginawa mula sa air port sa rodless side end cover, ang piston rod ay itinutulak upang pahabain; sa kabaligtaran, kapag ang paggamit ay ginawa mula sa air port sa dulo ng gilid ng baras, ang piston rod ay itinutulak upang bawiin. Ang Double-acting Pneumatic Cylinders ay may mga pakinabang ng simpleng istraktura, matatag na puwersa ng output at stroke na maaaring mapili kung kinakailangan. Gayunpaman, dahil nakakamit nila ang extension at retraction movement sa pamamagitan ng halili na pagkilos ng compressed air sa piston, ang epektibong action area ng compressed air sa panahon ng retraction ay medyo maliit, kaya ang puwersa na nabuo ay mas mababa kaysa sa thrust na nabuo kapag nagpapalawak. Ito ay karaniwang ginagamit sa mga makinarya ng packaging, makinarya ng pagkain, makinarya sa pagproseso at iba pang kagamitan.
Figure Single-rod double-acting Pneumatic Cylinder
4. Manipis na Pneumatic Cylinder
Ang manipis na uri na Pneumatic Cylinder, na kilala rin bilang diaphragm type Pneumatic Cylinder, ay may istraktura na ipinapakita sa Figure 1-4. Gumagamit ito ng naka-compress na hangin upang itulak ang piston upang gumanti sa pamamagitan ng diaphragm. Ito ay may mga pakinabang ng compact na istraktura, pagiging simple, madaling pagmamanupaktura, mababang gastos, maginhawang pagpapanatili, mahabang buhay ng serbisyo, mababang pagtagas at mataas na kahusayan. Ito ay angkop para sa mga pneumatic fixture, mga awtomatikong control valve at mga short-stroke application. Pangunahing binubuo ito ng mga bahagi tulad ng Pneumatic Cylinder body, diaphragm at piston rod, at maaaring maging single-acting o double-acting.
Figure Diaphragm Pneumatic Cylinder
